Автоматизация работы врача терапевта в городской поликлинике на основе спиралевидной модели внедрения информационных систем (часть 1)

Корпоративные информационные системы и учетная политика организации при применении автоматизированной формы ведения учета

Аннотация: в статье описывается разработка программного обеспечения для использования на рабочем месте врача-терапевта. Программное обеспечение позволит сохранять всю информацию о пациенте, его посещениях, историю болезни, облегчить и ускорить работу врача. Разрабатываемая система исключает проблему потери амбулаторных карт пациентов, так как вся информация будет храниться в одной базе данных.
СкачатьPDF (статья), PDF (выпуск №15).
Ключевые слова: врач терапевт, информация о пациенте, амбулаторные карты, автоматизация работы, спиралевидная методология, проектирование процессов, описание действий, анализ предметной области, сбор требований, назначение приоритетов, выявление болезней, первичный прием, ранняя диагностика, назначение анализов, профосмотр, введение данных.



 Введение

За последние годы компьютерные технологии сильно развиваются и внедряются во все возможные сферы жизни человека. Они имеют большой перечень функциональных возможностей, в том числе и возможность повысить эффективность работы врача лечебного учреждения.

В недалеком прошлом лечебные учреждения: поликлиники и работающие в них врачи, имели определенные затруднения при приеме пациентов. Например, очень долго и трудоемко проходил процесс документального оформления приема пациентов, актуальными были проблемы потери карты пациента в регистратуре и поиска её у других врачей.

Все это приводило к образованию очереди пациентов на прием к врачу, затруднялась работа врачей, медицинского персонала и в целом работа лечебного учреждения. В связи с чем остро назрела задача рационализировать механизм документального оформления осмотра больных и приема пациентов в лечебном учреждении, что послужило стимулом к широкому внедрению компьютерных технологий в область здравоохранения. Врачам необходимо, чтобы технические средства и разработанное к ним программное обеспечение были простыми и удобными при использовании, не нарушали привычного стиля работы.

Главное проблемой, с которой сталкиваются врачи при приёме пациента – это недостаток времени. Значительное время врача при приеме расходуется на ознакомление с медицинской картой обследуемого. Разработка медицинской базы данных и ее использование в работе врача позволит ускорить данный процесс, более качественно проводить обследование и снизить нагрузку на врача, даст возможность быстрого поиска в базе данных нужной информации о пациенте. Например, посмотреть всю историю болезни, даты приема, проведенные обследования и их результаты и др.

Разработку такого приложения можно произвести в программе MS Access. Данная среда совместима с операционной системой Microsoft Windows, которая используется на большинстве компьютеров медицинских учреждений, что важно для удобства использования.

Цель и задачи

Целью данной работы является разработка программного обеспечения для использования на рабочем месте врача-терапевта в виде автоматизированной системы. Программное обеспечение позволит сохранять всю информацию о пациенте, его посещениях, историю болезни, облегчить и ускорить работу врача. Благодаря данной системе снимается проблема с потерей амбулаторных карт пациентов, так как вся информация будет храниться в одной базе данных. Чтобы достичь вышеуказанной цели нам нужно реализовать следующие задачи:

  • произвести детальный анализ спиралевидной методологии внедрения систем;
  • идентифицировать требования и сформулировать список требований;
  • произвести проектирование процессов и оргструктуры в моделях AS-IS и TO-BE нотации ARIS VACD и UML AD до 3-4 уровней детализации;
  • моделирования разрабатываемых пользовательских интерфейсов;
  • проектирования структуры данных и нормализация таблиц данных.

В спиралевидной методологии внедрения систем для каждого витка спирали произвести:

  • реализация операции ключевого процесса в среде MS Access;
  • тестирование и количественную оценку результатов тестирования.

Разработанная база данных позволит упорядочить и систематизировать работу врача-терапевта. А это, в свою очередь, может значительно повысить качество работы, ускорить приём пациентов и соответственно решить проблему с очередями на прием к врачу.

1. Идентификация требований

Проблемы, которые могут возникнуть при создании программного обеспечения для автоматизации какого-либо процесса, не всегда можно понять. Очень трудно чётко описать те действия, которые должна выполнять система. Описание функциональных возможностей и ограничений, накладываемых на систему, называется требованиями. Требования к продукту должны быть установлены таким образом, что могло бы гарантировать их адекватность и верный «перевод» с языка пользователя. Для начала необходимо выявить все возможные требования, предъявляемые к разрабатываемому программному продукту.

Выявить их можно с помощью анализа требований – часть процесса разработки программного обеспечения, включающая в себя сбор требований к программному обеспечению (ПО), их систематизацию, выявление взаимосвязей, а также документирование. В процессе сбора требований важно принимать во внимание возможные противоречия различных заинтересованных лиц, таких как: заказчики, разработчики или пользователи. Процесс формирования и анализа требований проходит через ряд этапов:

  • Анализ предметной области.
  • Сбор требований.
  • Назначение приоритетов.

1.1. Анализ предметной области

Терапевт – специалист в области терапии, врач, специализирующийся на выявлении, лечении, профилактике внутренних болезней. Он осуществляет первичную диагностику, координирует взаимодействие пациента с остальными специалистами, выписывает направления на большинство обследований и процедур, оформляет медицинскую документацию. Основные задачи этого специалиста:

  • первичный прием пациентов, сбор анамнеза, проведение осмотра и других объективных методов обследования;
  • ранняя диагностика на основании результата обследования пациента и анализа его жалоб;
  • первичная консультация, разъяснение пациенту причин его недуга;
  • назначение лекарств, физиотерапевтических процедур и других лечебных мероприятий в пределах своей компетенции;
  • назначение лабораторных анализов и инструментального обследования;
  • в случае осложненного течения или неясного генеза заболевания – направление к профильному специалисту для более детальной диагностики и прохождения лечения в соответствии с его рекомендациями;
  • разработка единой схемы лечения с учетом рекомендаций разных узких специалистов;
  • принятие решения о госпитализации;
  • оценка риска развития хронического заболевания и принятие мер к его снижению;
  • консультации относительно укрепления иммунитета, профилактики осложнений, рецидивов и перехода заболевания в хроническую форму;
  • регулярное наблюдение пациентов с хроническими заболеваниями;
  • разработка рекомендаций относительно изменения образа жизни, условий труда, санаторно-курортного лечения и прочих;
  • назначение схемы комплексного медицинского обследования при прохождении профосмотра, медкомиссии;
  • осмотр перед вакцинацией и принятие решение относительно ее проведения.

В дальнейшем мы будем работать с такими ключевыми бизнес-процессами, как: приём пациента, лечение пациента, реабилитация пациента.

1.2. Пользовательские и функциональные требования, их приоритизация

Ниже дан список выявленных пользовательских требований, обеспечивающих:

  • хранение данных о пациенте (Фамилия, Имя, Отчество, дата рождения и т.д.);
  • хранение данных о записи на приём (когда и сколько раз был на приёме, по какой причине);
  • хранение данных об истории лечения пациента (какие лекарства были назначены, направление на анализы);
  • хранение данных о реабилитации пациента (какими лекарствами происходило лечение, помогли ли они; если не помогли, назначение новых препаратов);
  • сведения, полученные путём расспроса пациента (обследуемого);
  • управление данными о записи на прием (изменение, удаление, добавление, сортировка);
  • управление данными, полученными путём расспроса пациента (изменение, удаление, добавление, сортировка);
  • управление данными о лечении пациента (изменение, удаление, добавление, сортировка);
  • разграничение доступа (для того, чтобы защитить данные пациента);
  • разработку интерфейса (для ускорения приема пациентов).

Следующим шагом выявим функциональные требования (functional requirements), определяющие возможности разрабатываемого ПО для реализации пользовательских требований. Выделим подобные требования для наших ключевых бизнес-процессов:

  • база данных, содержащая таблицы «Личные данные пациентов», «Даты посещений», «Причины посещения», «Лечение пациента», «Направление на анализ», «Анализ мочи», «Анализ кала», «Анализ крови», «Реабилитация пациента»;
  • вывод на экран данных из вышеперечисленных таблиц;
  • добавление данных о пациенте;
  • редактирование данных о пациенте во всех таблицах;
  • поиск конкретного пациента по ФИО во всех таблицах;
  • программа должна корректно работать на всех компьютерах медучреждения;
  • данные хранятся непосредственно в создаваемом приложении;
  • установление пароля на саму базу данных;
  • разработка интерфейса для простоты использования продукта.

Приоритезация требований позволяет понять, какие требования пользователю необходимо реализовать в первую очередь и на что следует обратить особое внимание. Это позволит избежать излишних материальных и временных затрат на проектирование и разработку модулей или функционала. Расставим приоритеты для ранее представленных пользовательских и функциональных требований:

  • приоритет №1 – данные требования является основой разрабатываемой системы. Без выполнения данного пункта реализовать систему не получится;
  • приоритет №2 – критичные требования для функциональных возможностей системы, но не сильно отражающиеся на работе программы при их отсутствии;
  • приоритет №3 – требования не являются ключевыми для полноценного функционирования самой программы, но их было бы неплохо реализовать.

1.3. Список требований

После сбора и анализа пользовательских и функциональных требований создается реестр требований. Он позволяет связать и сопоставить все требования, их приоритеты и программные компоненты, отвечающие за реализацию требований. Список требований облегчает процесс отслеживания требований разработчиком и позволяет удостовериться в их полном выполнении перед окончанием работ. Требования для разрабатываемого продукта представлены в Таблице 1.1.

Таблица 1.1. Список требований для разрабатываемого продукта
Пользовательские требования Функциональные требования Программный компонент Приоритет требования

1

Хранение данных о пациенте

Таблица данных «Личные данные пациентов»

Программа по введению данных

Приоритет №1

2

Хранение данных о записи на прием

Таблица данных «Даты посещений»

3

Сведения, полученные путём расспроса пациента

Таблица данных «Причины посещения»

4

Хранение данных об истории лечения пациента

Таблица данных «Лечение пациента»

5

Хранение данных о том, на какой анализ был направлен пациент

Таблица данных «Направление на анализ»

6

Хранение данных о результатах анализа мочи

Таблица данных «Анализ мочи»

7

Хранение данных о результатах анализа кала

Таблица данных «Анализ кала»

8

Хранение данных о результатах анализа крови

Таблица данных «Анализ крови»

9

Хранение данных о том, как происходит реабилитация пациента

Таблица данных «Реабилитация пациента»

10

Управление данными о записи на прием (изменение, удаление, добавление, сортировка)

Возможность редактирования, удаления, добавления, поиска и сортировки записей в таблице данных «Даты посещений»

Программа для добавления, редактирования, удаления, поиска, сортировки и просмотра данных

Приоритет №2

11

Управление данными, полученными путём расспроса пациента (изменение, удаление, добавление, сортировка)

Возможность редактирования, удаления, добавления, поиска и сортировки записей в таблице данных «Причины посещения»

12

Управление данными о лечении пациента

В таблице данных «Лечение пациента»

13

Управление данными о направлении на анализ

В таблице данных «Направление на анализ»

14

Управление данными об анализе мочи

В таблице данных «Анализ мочи»

15

Управление данными об анализе кала

В таблице данных «Анализ кала»

16

Управление данными об анализе крови

В таблице данных «Анализ крови»

17

Управление данными о реабилитации пациента

В таблице данных «Реабилитация пациента»

18

Разграничение доступа

Установление пароля на саму базу данных

Программа авторизации пользователя

Приоритет №3

19

Разработка интерфейса

Разработка интерфейса

Программа упрощения работы пользователя

Разработка программного продукта согласно спиралевидной модели будет производиться в следующем порядке:

  • Начало:
    • анализ требований (19 требований – см. табл. 1.1);
    • моделирование ключевых бизнес-процессов с помощью нотаций ARIS VACD и UML AD;
    • моделирование данных и интерфейсов программ;
    • составление плана разработки по спиральной модели.
  • 1-й виток спирали:
    • планирование текущего цикла разработки (реализовать требования 1-9 в среде MS Access);
    • моделирование данных и интерфейсов программ;
    • реализация требований 1-9 в среде MS Access;
    • тестирование реализованных возможностей программы;
    • демонстрация прототипа программы заказчику.
  • 2-й виток спирали:
    • планирование текущего цикла разработки (реализовать требования 10-17 в среде MS Access);
    • моделирование данных и интерфейсов программ;
    • реализация требований 10-17 в среде MS Access;
    • тестирование реализованных возможностей программы;
    • демонстрация прототипа программы заказчику.
  • 3-й виток спирали:
    • планирование текущего цикла разработки (реализовать требование 18-19 в среде MS Access);
    • реализация требований 18-19 в среде MS Access;
    • тестирование реализованных возможностей программы;
    • подготовка к релизу (исправление мелких недостатков, ошибок и т.д.);
    • тестирование конечного продукта;
    • релиз конечного продукта.

2. Проектирование ключевых бизнес-процессов

Бизнес-процесс – это устойчивая целенаправленная последовательность исполнения функций, направленная на создание результата, имеющего ценность для потребителя [1]. При проектировании ключевых бизнес-процессов используют две модели: AS-IS (как есть) и TO-BE (как будет):

  • модель AS-IS, которая описывает состояние моделируемой предметной области на текущий момент;
  • модель TO-BE, описывающая возможное будущее состояние предметной области, в которое она перейдёт в результате внедрения новых технологий [2].

Прежде чем пытаться выбрать существующую или создать собственную информационную систему, требуется проанализировать, как работает система на данный момент времени. После этого строится функциональная модель AS-IS. Анализ этой модели позволит выявить недостатки и понять, в чем будут состоять преимущества новых бизнес-процессов. В модели TO-BE как раз есть возможность исправление таких недостатков. Данная модель нужна для оценки последствий внедрения информационной системы и анализа альтернативных путей выполнения работы и документирования того, как система будет функционировать в будущем.

2.1. Проектирование на основе нотации ARIS VACD

Преимущества методологии ARIS заключаются в ее комплексности, которая проявляется во взаимосвязи моделей, построенных в различных нотациях. Методология ARIS позволяет описывать деятельность организации с разных точек зрения, при этом полученные модели в определенной степени связаны между собой [3]. Одной из важнейших нотаций ARIS является нотация Value-added Chain Diagram. Она используется для описания бизнес-процессов организации на верхнем уровне.

Главным отличием данной модели от других процессных моделей является то, что информационные и материальные потоки на схеме VACD изображаются не стрелками, а объектами. При этом для каждого типа потока используется свой объект. В модели VACD в отличие от классического подхода также используются логические связи между работами, которые позволяют отобразить логическую последовательность выполнения работ.

Данная нотация подходит для изучения организации в целом. Но для выявления возможных проблем этой нотации может быть недостаточно, она помогает определить те процессы, которые и нуждаются в изменениях и доработке. При описании бизнес-процессов воспользуемся приложением ARIS Express.

2.2. Проектирование на основе нотации UML Activity Diagram

При моделировании поведения проектируемой системы появляется необходимость представить процесс изменения ее состояний и детализировать особенности алгоритмической и логической реализации выполняемых системой операций. Обычно для этого использовались блок-схемы или структурные схемы алгоритмов. Блок-схема — распространенный тип схем, описывающих алгоритмы или процессы, в которых отдельные шаги изображаются в виде блоков различной формы, соединенных между собой линиями, указывающими направление последовательности. В данной работе был выбран язык UML и нотация, схожая с блок=схемой, Activity Diagram.

Язык UML (Unified Modeling Language), или унифицированный язык моделирования, предназначен для описания, визуализации, проектирования и документирования объектно-ориентированных систем и бизнес-процессов с ориентацией на их последующую реализацию в виде программного обеспечения [4].

Для моделирования процесса выполнения операций в языке UML используются диаграммы деятельности или Activity Diagram. Они необходимы для моделирования последовательности действий, которые выполняются различными элементами, входящими в состав системы. Этот вид диаграмм раскрывает детали алгоритмической реализации операций, выполняемых системой, поэтому диаграмма деятельности похожа на обычную блок-схему [5]. Но в отличие от блок-схемы, диаграмма деятельности также показывает одновременно параллельную и последовательную деятельность.

2.3. Проектирование процессов в моделях AS-IS и TO-BE с помощью UML AD и ARIS VACD

На рисунках 2.1-2.2 рассматривается первый уровень проектирования процесса работы врача-терапевта в аннотации ARIS VACD и моделях «AS-IS», которая подразумевает под собой проектирование процессов в настоящий момент времени и «TO-BE» – после внедрения электронной базы данных.

Для того чтобы создать программное обеспечение, требуется больше информации, поэтому необходимо провести более подробное проектирование. Для этого следует произвести второй и третий уровень детализации. На рисунках 2.3-2.4 представлен второй уровень детализации для уточнения процесса «Прием пациента».

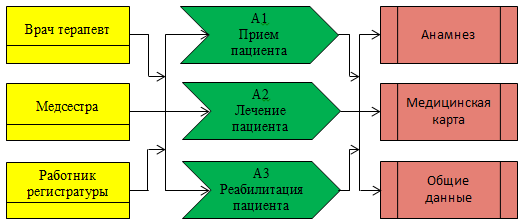

Представление процесса в ARIS VACD на первом уровне в модели «AS-IS»

Рис. 2.1. Представление процесса в ARIS VACD на первом уровне в модели «AS-IS»

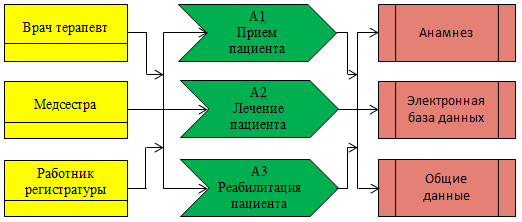

Представление процесса в ARIS VACD на первом уровне в модели «TO-BE»

Рис. 2.2. Представление процесса в ARIS VACD на первом уровне в модели «TO-BE»

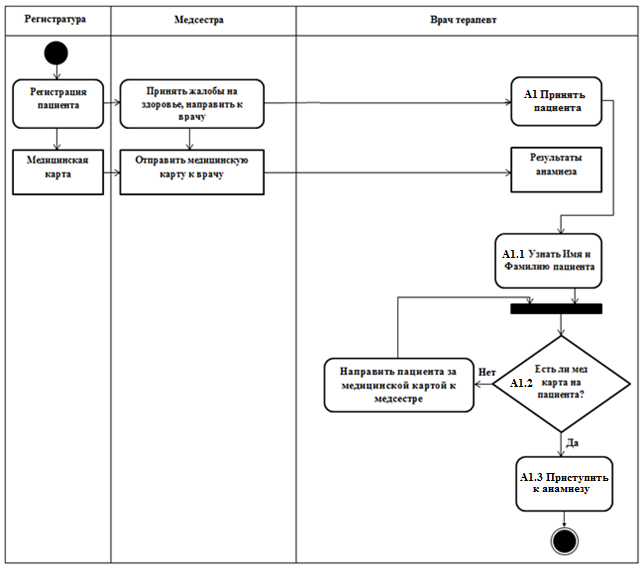

Представление подпроцесса в UML AD на втором уровне в модели «AS-IS» для уточнения процесса «Прием пациента»

Рис. 2.3. Представление подпроцесса в UML AD на втором уровне в модели «AS-IS» для уточнения процесса «Прием пациента»

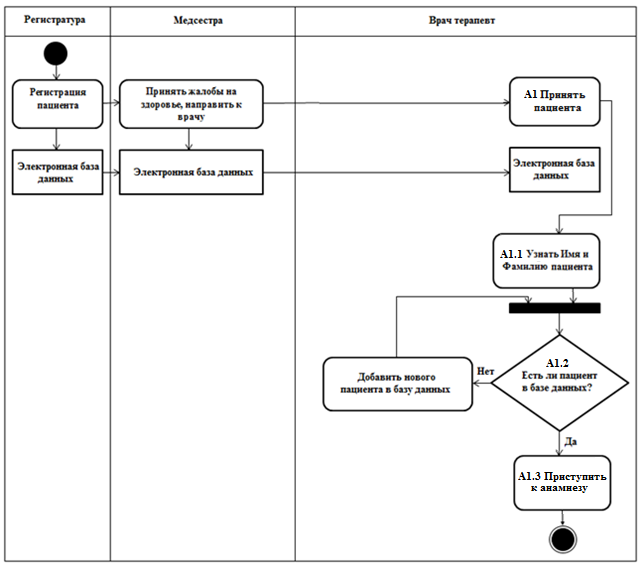

Представление подпроцесса в UML AD на втором уровне в модели «TO-BE» для уточнения процесса «Прием пациента»

Рис. 2.4. Представление подпроцесса в UML AD на втором уровне в модели «TO-BE» для уточнения процесса «Прием пациента»

Далее на рис. 2.5-2.6 дан третий уровень детализации для уточнения процесса «Приступить к анамнезу».

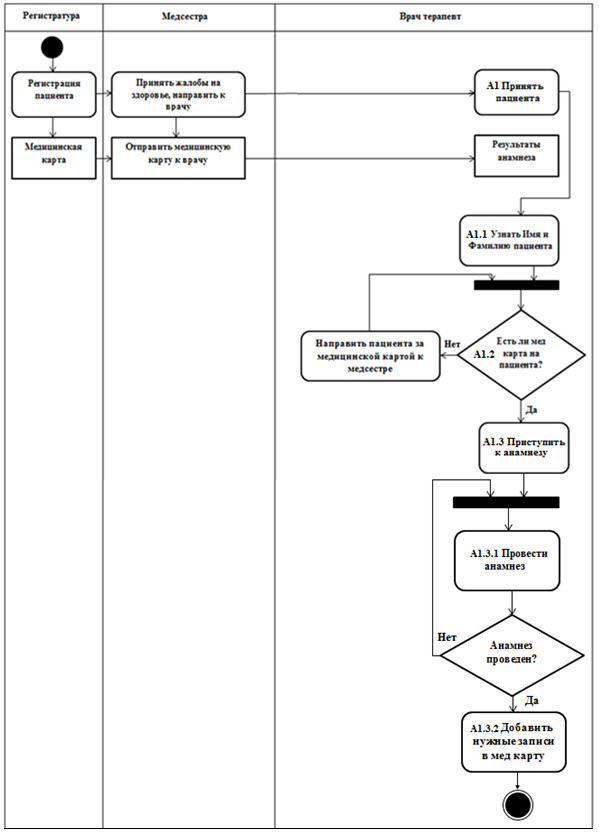

Представление процесса в UML AD на третьем уровне в модели «AS-IS» для уточнения процесса «Приступить к анамнезу»

Рис. 2.5. Представление процесса в UML AD на третьем уровне в модели «AS-IS» для уточнения процесса «Приступить к анамнезу»

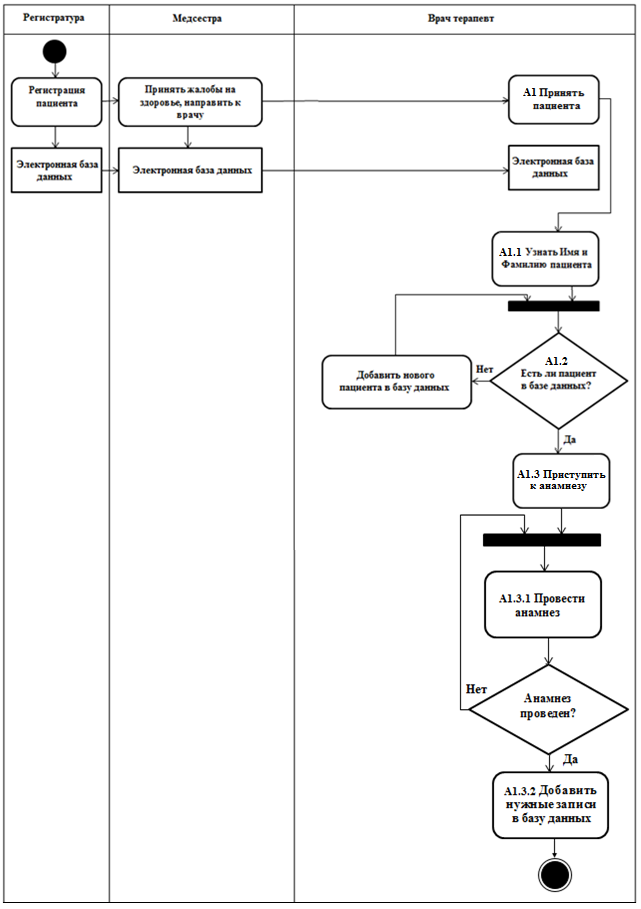

Представление процесса в UML AD на третьем уровне в модели «TO-BE» для уточнения процесса «Приступить к анамнезу»

Рис. 2.6. Представление процесса в UML AD на третьем уровне в модели «TO-BE» для уточнения процесса «Приступить к анамнезу»

Для более наглядного представления вышеуказанных бизнес-процессов на 1-3 уровнях, построена карта бизнес-процессов в модели «TO-BE» (рисунок 2.7). Ссылка на 2-ю часть статьи.

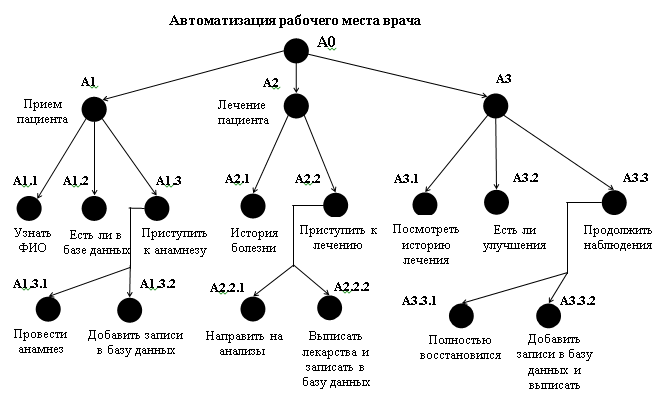

Карта бизнес-процессов в модели «TO-BE»

Рис. 2.7. Карта бизнес-процессов в модели «TO-BE»

Литература

  1. А.В. Варзунов, Е.К. Торосян, Л.П. Сажнева. “Анализ и управление бизнес-процессами”. Учебное пособие, 2010 – 212 с.
  2. И.В. Абрамов. Методические указания по дисциплине “Модели и методы ин-формационно-управляющих систем”. Ижевск, 2004 – 314 с.
  3. Владимир Репин, Виталий Елиферов. “Процессный подход к управлению”. Мо-делирование бизнес-процессов. Издательство “Манн, Иванов и Фербер”, Москва, 2013 – 215 с.
  4. Ю.А. Ларина. “Основы объектно-ориентированного моделирования с использованием языка UML”. Учебное пособие, Ярославль, 2010 – 152 с.
  5. Ю.А. Ларина. “Основы объектно-ориентированного моделирования с использованием языка UML”. Учебное пособие, Ярославль, 2010 – 152 с.
  6. Дейт К. Дж. Введение в системы баз данных / пер. с англ. и ред. К. А. Птицына – 8-е изд. – М.: Вильямс – 2016. – 327 с.
  7. Штенников Д.Г. Разработка информационных систем в образовании. Учебное пособие. – СПб: СПбГУ ИТМО, 2012. – 242 с.

Выходные данные статьи

Дудкин Д.И. Автоматизация работы врача терапевта в городской поликлинике на основе спиралевидной модели внедрения информационных систем (Часть 1) // Корпоративные информационные системы. – 2021. – №3 (15) – С. 43-58. – URL: https://corpinfosys.ru/archive/issue-15/182-2021-15-therapistautomation.

Автоматизация работы врача терапевта в городской поликлинике на основе спиралевидной модели внедрения информационных систем (часть 1)
