Реализация интеграции ERP и PLM-систем на примере программных продуктов 1С: Предприятие и Компас-3D (часть 1)

Подробности

Опубликовано: 31.03.2025 10:25

Автор: Паньков Владислав Алексеевич

Просмотров: 18

Аннотация: в статье ведется разработка механизмов интеграции ERP и PLM-систем для обмена данными производственных изделий. В качестве прикладного программного обеспечения применяются 1С: Предприятие и Компас-3D, реализация ведется на базе каскадной модели внедрения информационных систем. Рассмотрены типовые способы интеграции ИТ-систем, представленные обменом файлов, применением API и баз данных, а также использованием систем класса ESB. Проведены первичный сбор и идентификация пользовательских и функциональных требований, предъявляемых к интеграции систем ERP и PLM.
Ключевые слова: интеграция с ERP, 1C ERP интеграция, бесшовная интеграция с 1С, SAP ERP интеграция, разработка 1С предприятие, 1С ERP разработки, среда разработки 1С предприятие, компас 3Д, компас 3D 1С, REST, XML, Python Json, ESB 1С.
Скачать: PDF (статья), PDF (выпуск №29).

Непрерывный обмен информацией и согласованное взаимодействие различных подразделений необходимы для повышения качества производственного процесса. Использование PLM-систем, интегрированных с корпоративной информационной системой предприятия, обеспечивает автоматизацию общих для всех процессов работы над продуктом и документами [1]. Гибкость, интегрируемость и масштабируемость PLM-систем являются распространенными требованиями к подобному классу программных продуктов. При разработке PLM-систем учитываются основные технико-программные возможности ИТ-архитектуры компании, в том числе СУБД.

Общее информационное пространство важно для предприятий, имеющих удаленные филиалы и представительства. Его создание обеспечивает единый источник правды для всех участников производственного процесса и способствует их согласованному взаимодействию. Формирование единого пространства для ресурсных предприятий, в основе которого лежит функционирование ERP-системы, немыслимо без интеграции с PLM-системой, дающей электронные трехмерные модели изделий, используемые на всех этапах подготовки и исполнения производства [2]. Все вышесказанное подчеркивает необходимость анализа, проектирования и разработки гибких механизмов, обеспечивающих интеграцию между различными классами программных систем.

1. Постановка задачи

Цель данной работы состоит в разработке инструмента интеграции подсистемы поддержки жизненного цикла изделия и ERP-системы на основе применения каскадной модели внедрения. Для достижения поставленной цели будут решаться такие задачи, как:

• анализ каскадной модели имплементации программных разработок;
• сбор требований к интеграции;
• проектирование процессов в нотациях IDEF0 и DFD для моделей AS-IS и TO-BE до 4-го уровня декомпозиции, а также построение карты процессов;
• моделирование данных в нотации UML Class Diagram, включая нормализацию таблиц баз данных до 3-й нормальной формы;
• формирование структуры интеграции;
• разработка механизмов интеграции между корпоративной информационной системы 1С на базе РСУБД PostgreSQL и PLM-системой Компас-3D с использованием языка программирования Python и среды Flask.

2. Каскадная модель

Каскадная модель разработки – это процесс создания программного продукта, состоящий из последовательных к выполнению этапов работ: планирование, формирование требований, реализация, тестирование и поддержка (рис. 1). С точки зрения прогнозирования модель хороша тем, что обеспечивает прозрачность трудозатрат, сроков и стоимости работ для планирования и исполнения каждой фазы проекта [3]. Каскадный подход отлично зарекомендовал себя при имплементации ERP-систем, когда в самом начале проекта можно достаточно точно и полно сформулировать все требования к программному решению, которые с течением времени остаются относительно неизменными.

Основным недостатком модели является то, что создание ИТ-системы чаще всего не укладывается в такую жесткую схему работ: постоянно возникает потребность в возврате к предыдущим этапам для уточнения и пересмотра ранее принятых решений. Кроме того, данная модель не позволяет оперативно реагировать на часто меняющиеся требования к программной системе, так как согласование результатов разработки с пользователями производится только в точках, планируемых после завершения каждого этапа, а общие требования к ИС зафиксированы в виде технического задания на все время проекта.

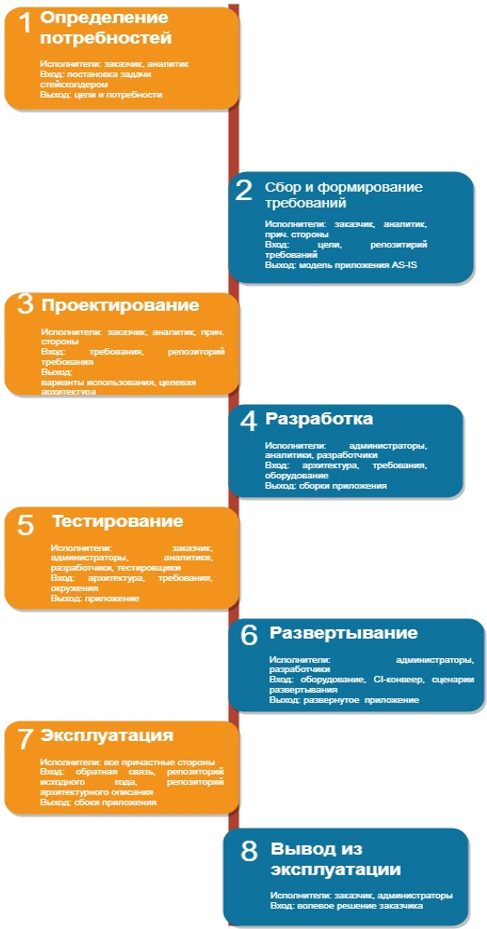

Рис. 1. Типовые этапы работ каскадной модели внедрения

Выбор каскадной модели разработки программных продуктов является уместным в контексте данной статьи, так как бизнес-требования, предъявляемые к интеграции систем ERP и PLM, практически неизменны и фиксированы на весь временной интервал реализации проекта.

3. Механизмы интеграции

Наряду с ERP и PLM-системами, существует широкий класс прочих программных продуктов, представленных ERP2, SRM, CRM, SCM, TMS и многими другими решениями. Изначально в стандарт ERP пытались включить все существующие классы приложений, чтобы получить единый монолитный продукт, покрывающий все потребности предприятия. Если бы подобное удалось реализовать, то вопрос интеграции ИТ-систем, вероятнее всего, был бы снят с повестки обсуждения. Однако этого не произошло, в результате чего сейчас работа любого предприятия сопряжена с наличием множества интегрированных программных решений.

Вопросам обеспечения интеграции посвящено множество литературных источников [1-2, 4], в настоящий момент можно выделить четыре типовые подхода для выстраивания взаимодействия между программными продуктами (табл. 1). Выбор того или иного механизма интеграции связан с множеством факторов, включающих отрасль, вид деятельности, информационную безопасность и численность ИТ-систем предприятия. К числу наиболее применяемых способов обмена данными относят интеграцию на основе файлов и посредствам API, которыми мы так же воспользуемся в текущей работе.

Табл. 1. Механизмы интеграции ИТ-систем

4. Сбор и анализ требований

На начальных этапах проекта необходимо определить требования, предъявляемые к программному продукту. Как правило сбор и идентификация требований ведется на основе алгоритма, отображенного в виде блок-схемы на рис. 2 [5].

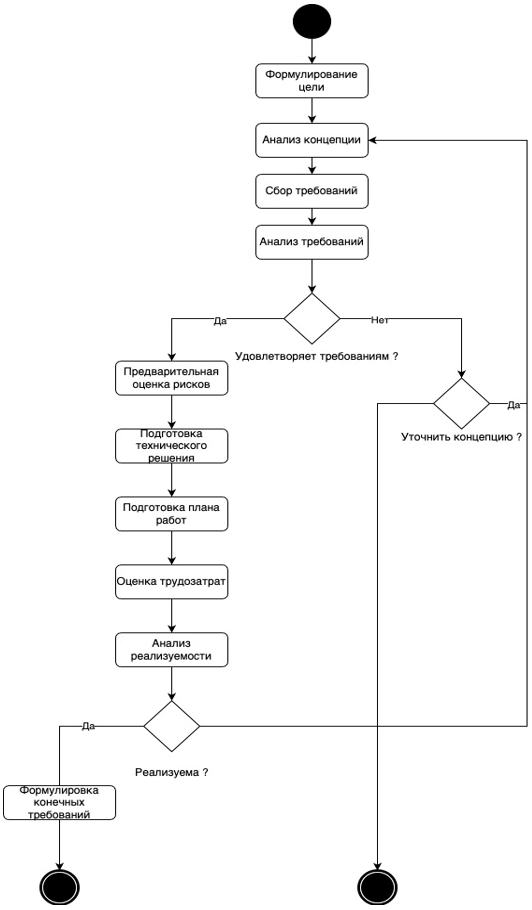

Рис. 2. Схема обработки требований

Требования можно классифицировать по видам: функциональные и не функциональные, бизнес и пользовательские и др. Остановимся на группировке потребностей на пользовательские требования и функциональные. Пользовательские требования – это потребности, предъявляемые к программной системе конечным пользователем. Пример формулирования требования: «Я как сотрудник отдела закупок, должен иметь возможность выгружать данные о поставщиках, заведенных в систему и привязанных к группе товарно-материальных ценностей» [6].

Напротив, функциональные требования – совокупность распоряжений, реализация которых обеспечивается разрабатываемой системой. Представляют собой постановку задачи разработчику. Пример функционального требования: «Система должна обеспечивать хранение данных поставщиков в таблицах баз данных и давать возможность их создания, редактирования, просмотра и удаления» [7].

Проведя интервью с ключевыми пользователями, были собраны их ожидания от разрабатываемой программной системы. Согласно рис. 1, собранные требования были проанализированы и преобразованы в формат пользовательских потребностей в разрезе бизнес-процессов, а также соотнесены с функциональными требованиями. Нижеприведенная табл. 2 содержит подготовленный и приоритизированный список требований, предъявляемых к системам ERP и PLM и представленных программными решениями 1С: Предприятие и Компас-3D соответственно.

Табл. 2. Реестр требований к программным системам

Детальное рассмотрение требований показало, что потребности №4-5 («Возможность установления ответственного по номеру изделия» и «Возможность просмотра данных по изделию») из таблицы выше уже реализованы в существующей системе ERP на базе 1С: Предприятие, в то время как для всех остальных необходимы доработки как на стороне 1С-системы, так и Компас-3D. По итогам анализа и расстановки приоритетов потребностей можно приступать к последующей фазе проектирования решения. Ссылка на 2-ю часть статьи.
